SignalPlus：浅谈深度神经网络

作者：Steven Wang

Deep neural networks are completely flexible by design, and there really are no fixed rules when it comes to model architecture.

-- David Foster

前言

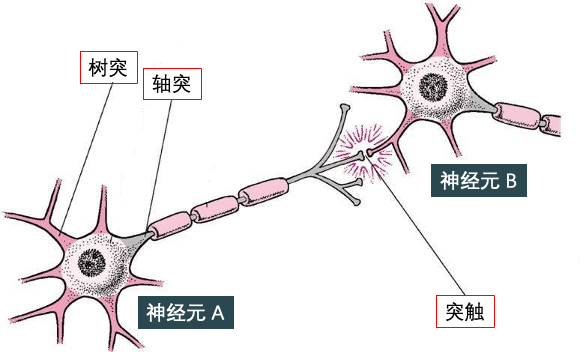

神经网络 (neural network) 受到人脑的启发，可模仿生物神经元相互传递信号。神经网络就是由神经元组成的系统。如下图所示，神经元有许多树突 (dendrite) 用来输入，有一个轴突 (axon) 用来输出。它具有两个最主要的特性：兴奋性和传导性：

• 兴奋性是指当刺激强度未达到某一阈限值时，神经冲动不会发生；而当刺激强度达到该值时，神经冲动发生并能瞬时达到最大强度。

• 传导性是指相邻神经元靠其间一小空隙进行传导。这一小空隙，叫做突触 (synapse)，其作用在于传递不同神经元之间的神经冲动，下图突触将神经元 A 和 B 连在一起。

试想很多突触连接很多神经元，不就形成了一个神经网络了吗？没错，类比到人工神经网络 (artificial neural network, ANN)，也是由无数的人工神经元组成一起的，比如下左图的浅度神经网络 (shadow neural network) 和下右图的深度神经网络 (deep neural network)。

浅度神经网络适用于结构化数据 (structured data)，比如像下图中 excel 里存储的二维数据。

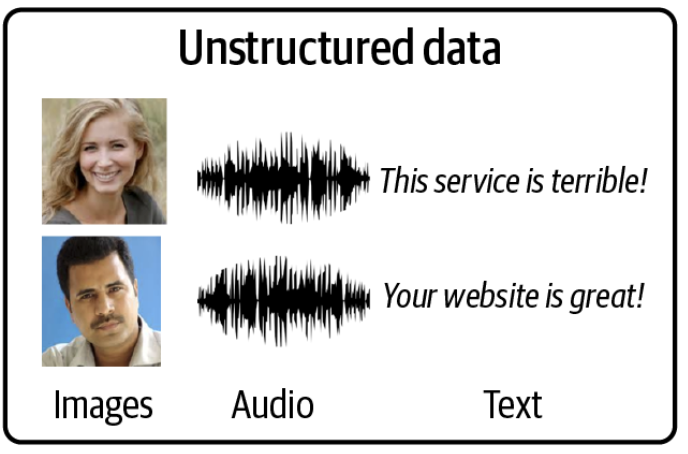

深度神经网络适用于等非结构化数据 (unstructured data)，如下图所示的图像、文本、语音类数据。

生成式 AI 模型主要是生成非结构化数据，因此了解深度神经网络是必要的。从本篇开始，我们会模型与代码齐飞，因为

Talk is cheap. Show me the code.

-- Linus Torvalds

代码都用 TensorFlow 和 Keras 来实现。

1. 单元 A 接收图像里的像素信息。

2. 单元 B 结合了输入像素，当原始图像中有低级特征 (low-level feature) 比如边缘 (edge) 时，发出最强信号。

3. 单元 C 结合了低级特征，当原始图像中有高级特征 (high-level feature) 比如牙齿 (teech) 时，发出最强信号。

4. 单元 D 结合了高级特征，当原始图像中的人微笑时，发出最强信号。

当给这个神经网络“投喂”足够多的数据，即图像，它会“找到”一组权重 (weights) 使得最终预测结果尽可能准确。找权重这个过程其实就是训练神经网络。

对神经网络有个初步认识之后，接下来的任务就是用 Keras 来实现它。

模型 (models)

层 (layers)，输入 (input) 和输出 (output)

优化器 (optimizer) 和损失函数 (loss)

用上面的关键词来总结 Keras 训练神经网络的流程：将多个层链接在一起组成模型，将输入数据映射为预测值。然后损失函数将这些预测值输出，并与目标进行比较，得到损失值 (用于衡量网络预测值与预期结果的匹配程度)，优化器利用这个损失值来更新网络的权重。

到此终于可以展示点代码了，即便是引入工具库。首先从 tensorflow.keras 库中用于搭建神经网络的模块。

整个神经网络就是一个模型，大框架的代码都来自 models 模块；模型是由多个层组成，而不同的层的代码都来自 layers 模块；模型的第一层是输入层，负责接入输入，模型的最后一层是输出层，负责提供输出，一头一尾都在 models 模块；模型骨架好了，要使它中看又中用就需要 optimizers 模块来训练它了。

简神经网络

学过机器学习的同学遇到的第一个模型一定是线性回归，还是单变量的线性回归。给定一组 x 和 y 的数据：

x = [-1,  0, 1, 2, 3, 4 ]

y = [-3, -1, 1, 3, 5, 7 ]

找出 x 和 y 之间的关系，当 xnew  = 10 时，问 ynew 是多少？

如下图所示，将 x 和 y 以散点的形式画出来，不难发现下图的红线就是 x 和  y 之间的关系。现在想用 Keras 杀鸡用牛刀的构建一个神经网络来求出这条红线。

1.3.1 创建模型

用一层含一个神经元的神经网络即可，代码如下：

首先用 models.Sequential() 创建一个空神经网络，然后不断添加层，这里我们添加了 layers.Dense()，叫做稠密层。函数里面的参数 input_shape=[ 1 ] 表示输入数据的维度为 1 ，units= 1 表示输出只有 1 个神经元。可视化如下：

1.3.2 检查模型

检查一下模型信息，奇怪的是参数个数 (下图 Param #) 居然是 2 个而不是 1 个。因为从上图来看 y = wx，只应该有 w 一个参数啊。

原因是在计算每层参数个数时，每个神经元默认会连接到一个值为 1 的偏置单元 (bias unit)，因此其实上图更准确的样子如下：

这样就对了，此时 y = wx b，有 w 和 b 两个参数了。

严格来说，其实 Dense() 函数里还是一个参数叫 activation，它字面意思是激活函数，本质上做的事情是将 wx b 以非线性的模式转换再赋予给 y。如果定义激活函数为 g，那么 y = g(wx b)。在 Keras 如果不给 activation 指定值，那么就不需要做任何非线性转换。加上激活函数这个概念，我们给出一个完整的图：

我们的目标就是求出上图中的参数，权重 w 和偏置 b。

1.3.4 训练模型

训练模型用 fit() 函数，把数据 x 和 y 传进去。值得注意的是参数 epochs= 500 ，epoch 中文是期，即整个训练集被算法遍历的次数，这里就是遍历 500 次模型训练结束。

打印出首尾 5 期的信息，不难发现一开始 loss 很大 13.4237 ，到最后 loss 非常小只有 3.8166 e-05 ，说明在训练集里的预测值和真实值几乎一致。

模型训练之后可以用 get_weights() 函数来检查参数。

返回结果第一个是权重 w，第二个偏置 b，因此该神经网络模型就是 y = 1.9973876 x - 0.99190086 ≈ 2 x - 1 。

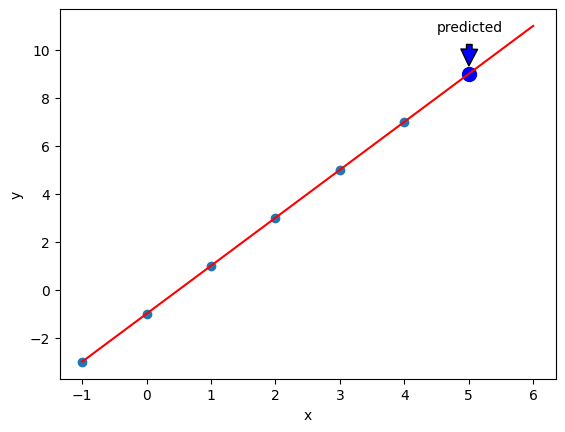

从下图可看出，神经网络从 6 个数据 (深青点) 中“学到”了模型 (红线)，而该模型可用在新数据 (蓝点) 上。

总结一下神经网络全流程：

1. 创建模型：用 Sequential()，当然还有其他更好的方法，下节讲。

2. 检查模型：用 summary()

3. 编译模型：用 compile()

4. 训练模型：用 fit()

5. 评估模型：用 predict()

虽然本例构建了一个极简神经网络，但是五大步骤一个不少，构建复杂的神经网络也需要这五步，区别在于第 1 步创建模型时要拼接很多层，第 5 步要选择更先进的优化器，但万变不离其宗。下两节就来看看两个稍微复杂的神经网络，分别是前反馈神经网络 (feedforward neural network, FNN) 和卷积神经网络 (convoluational neural network, CNN)。

用模块 datasets 里的 load_data() 函数来下载数据并对图像的像素做归一化，原来像素在 0 到 255 之间，现在归一到 0 到 1 之间。

对于类别，用模块 utils 里的函数 to_categorical() 函数对类别进行独热编码 (one-hot encoding)。思路就是把整数用只含一个 1 的向量表示，比如类别 5 经过独热编码后变成 [ 0, 0, 0, 0, 1, 0, 0, 0, 0, 0 ]，该向量有 10 个元素，和类别个数一致，向量只有第 5 个元素是 1 (独热)，其他都是 0 (好冷)。

训练集的前十张图片展示如下：

上面代码给出下图所示的模型：

有了感官认识，再来研究代码。为什么需要打平层？因为图像有宽，高，色道三个维度，而打平到一维的过程如下图所示。

原始图像 ( 32, 32, 3) 输入打平层 (在参数 input_shape 指定图像维度大小)，打平之后变成了一个 32* 32* 3 = 3072 的向量，可以想成现在输入有 3072 个神经元。之后三个稠密层的

• 神经元个数 (参数 units) 分别为 200, 150 和 10 ，前两个 200 和 150 是随便给的或者当成超参数调试出来，但最后一个 10 是和类别的个数一致。

• 用到的激活函数 (参数 activation) 分别是 relu, relu 和 softmax，前两个 relu 几乎是标配，但最后一个 softmax 和任务相关，如果是多分类问题就用 softmax。

常用的激活函数 (activation function) 如下图所示：

ReLU 将负输入 (x < 0) 转换成 0 ， 正输入 (x > 0) 保持不变。LeakyReLU 和 ReLU 非常相似，唯一区别就是对于负输入 (x < 0)，转换的结果也是一个和输入相关的负数 (ax)。

Sigmoid 将实数转换成 0-1 之间的数，而这个数可当成概率，因此 Sigmoid 函数用于二分类问题，它的延伸版 Softmax 函数用于多分类问题。

函数式建模只用记住一句话：把层当做函数用。有了这句在心，代码秒看懂。

• 第 1 行，用 Input() 接收图像数据。

• 第 2 行，把 Flatten() 当成函数 f，化简不就是 x = f(input)

• 第 3 行，把 Dense(units= 200, activation='relu') 当成函数 g，化简不就是 x = g(x)

• 第 4 行，把 Dense(units= 150, activation='relu') 当成函数 h，化简不就是 x = h(x)

• 第 5 行，把 Dense(units= 10, activation='softmax') 当成函数 q，化简不就是 output = q(x)

这样一层层函数接着函数把 input 传递到 output，output = q(h(g(f(input))))，最后再用 models.Model 将它俩建立关系。

该模型自动被命名 “model”，接着一张表分别描述每层的名称类型 (layer (type))、输出形状 (Output Shape) 和参数个数 (Param #)。我们一层层来看

• InputLayer 层被命名成 input_ 1 ，输出形状为 [None, 32, 32, 3 ]，后面三个元素对应着图像宽、高和色道，第一个 None 其实代表的样本数，更严谨的讲是一批 (batch) 里面的样本数。为了代码简洁，这个样本数在建模时通常不需要显性写出来。

• Flatten 层被命名成 flatten， 3072 就是 32* 32* 3 打平之后的个数，参数个数为 0 ，因为打平只是重塑数组，不需要任何参数来完成重塑动作。

• 第一个 Dense 层被命名为 dense，输出形状是 200 ，参数 614, 600 = ( 3072 1) * 200 ，不要忘了有偏置单元。

• 第二个 Dense 层被命名为 dense_ 1 ，输出形状是 150 ，参数 30, 150 = ( 200 1) * 150 ，同样考虑偏置单元。

• 第三个 Dense 层被命名为 dense_ 2 ，输出形状是 10 ，参数 1, 510 = ( 150 1) * 10 ，同样考虑偏置单元。

最下面还列出总参数量 (Total params) 646, 260 ，可训练参数量 (Trainable params) 646, 260 ，不可训练参数量 (Non-trainable params) 0 。为什么还有参数不需要训练呢？你想想迁移学习，把借过来的网络锁住开始的 n 层，只训练最后 1- 2 层，那前面 n 层的参数可不就不参与训练吗？

根据要解决的任务来选择损失函数

选取理想的优化器

选取想监控的指标

编译模型用 complie() 函数，代码如下：

在 complie() 函数中：

• 对于参数 loss，本例是十分类问题，因此用的损失函数是 categorical_crossentropy，此外：

• 二分类问题：损失函数是 binary_crossentropy

• 回归问题：损失函数是 mean_squared_error

• 对于参数 optimizer，大多数情况下，使用 adam 和 rmsprop 优化器及其默认的学习率是稳妥的。在设定该参数时，也可以通过用名称和实例化对象来调用。

• 名称：'sgd'

• 对象：optimizers.Adam(learning_rate= 0.0005)

• 对于参数 metrics，也可以通过用名称和实例化对象来调用，在本例中的指标是精度，那么可写成

• 名称：['accuracy']

• 对象：[metrics.categorical_accuracy]

注意，指标不会影响模型的训练过程，只是让我们监控模型训练时的表现，损失函数才会影响模型的训练过程。

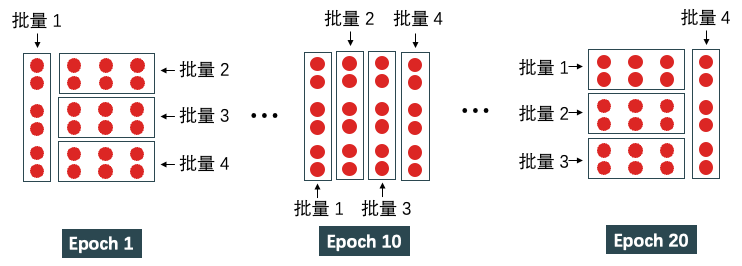

批量大小 (batch size) 指一个批量里的样本个数。下例中总共有 24 个数据，如果每个批里有 6 个数据，那么总局可分成 4 批。

• 期（epoch）指整个训练集被算法遍历一次。当设 epoch 为 20 时，那么要以不同的方式遍历整个训练集 20 次。一次 epoch 要经历 4 次迭代才能遍历整个数据集，即样本总数 / 批量大小 = 24 / 6 次迭代。20 次 epoch 运行过程如下图所示。

训练模型用 fit() 函数，代码如下：

上图给出训练步骤，不难看出训练集被分成 1563 个堆，每堆含 32 张图 (batch size)。10 个 epoch 之后，损失函数 (categorical cross-entropy) 从 1.8472 降到 1.3696 ，同时准确率 (accuracy) 从 33.41% 提升到 51.39% 。模型在训练集上可以到达 51.39%  的准确率，那么它在没见过的数据集上的表现会如何呢？

模型在测试集上的准确率为 49.52% ，比随机预测一个类别的准确率 10% 高多了 (因为有十类)。由于我们用这样一个非常简单的前馈神经网络来预测图片类别，49.52%  的准确率已经算是不错的结果了。

用 predict() 函数比对预测和真实类别。

测试集里用 10, 000 张图，类别是 10 个，因此 preds 是一个 [ 10000, 10 ] 的数组，每一行都是模型对相应图片预测的 10 个类别的概率，当然所有概率加起来等于 1 。看看测试集里第一张图片的预测结果：

y_test 也是一个 [ 10000, 10 ] 的数组，每一行都是相应图片真实的类别，因此 10 个元素有 9 个零和 1 个一。看看测试集里第一张图片的真实类别：

不难看出，预测结果 preds[ 0,:] 中类别四的概率最高 0.38579068 ，而真实类别 test[ 0.:] 就是类别四 (第 4 个元素是一)。用 np.argmax 分别从预测结果 preds[ 0,:] 和真实类别 test[ 0.:] 中找到最大值对应的索引，并从 CLASSES 中映射出类别描述。

测试集第一张是猫，而模型预测的也是猫，做对了！

再试试第四张。

测试集第四张是船，但模型预测的是飞机，做错了！

可视化：上面的对比方法太麻烦，我们可以随机抽取测试集里的 10 张，打印出每张图片，在图片下还贴上模型预测类别和其真实类别。

从上面 10
